PMEN
インデキサブル面取りカッタ
インデキサブル面取りカッタPMENは、表面取りと裏面取りが可能な面取りカッタです。共通インサートと2タイプのボディで30°、45°、60°の面取り加工が可能。設定した表面取り角度を目視確認できるボディ形状で、加工ミスを防止します。
表面取りと裏面取りが可能な面取りカッタ
特長
2タイプのボディ
種類の面取り角度を可能にするインサート
設定した表面取り角度が確認可能なボディ形状
内部給油で安定加工
対応
軟鋼・低炭素鋼・炭素鋼・合金鋼・ダイス鋼・ステンレス鋼・鋳鉄・ダクタイル鋳鉄・アルミニウム合金・耐熱合金・チタン合金・プリハードン鋼（40～43HRC）・ダイカスト用鋼（43～48HRC）
ラインナップ

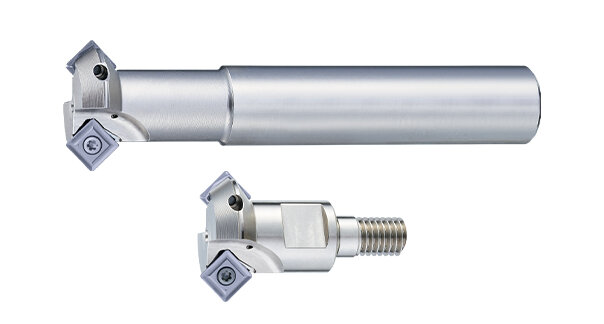

ストレートシャンクタイプ、ねじ込みタイプ
- 面取り角度45°、30°φ8.5～φ32.5
- 面取り角度45°、60°φ8.5～φ32.5
ボアタイプ
- 面取り角度45°、30°φ40.5～φ60.5
- 面取り角度45°、60°φ40.5～φ60.5
その他
-
穴底がフラットな座ぐり加工が可能なPDZ、切りくず分断性面を追求した座ぐりカッタPZAG、面取り加工だけでなく、センタリング加工、V溝加工が可能なPLDSもラインナップしています。

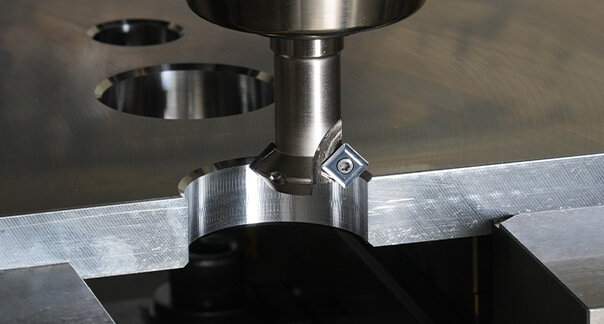

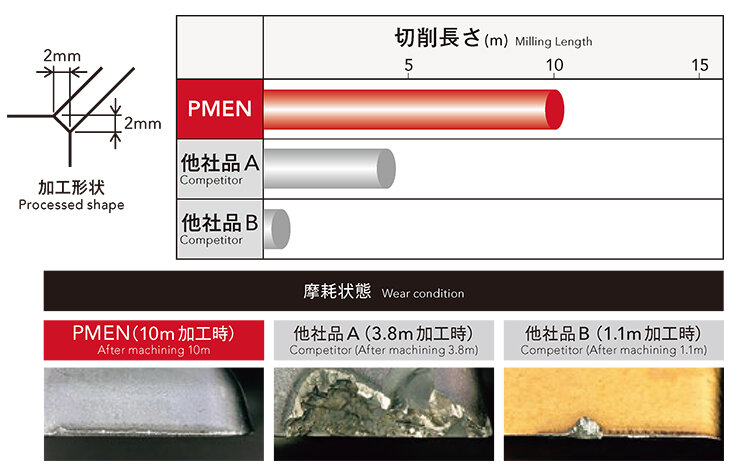

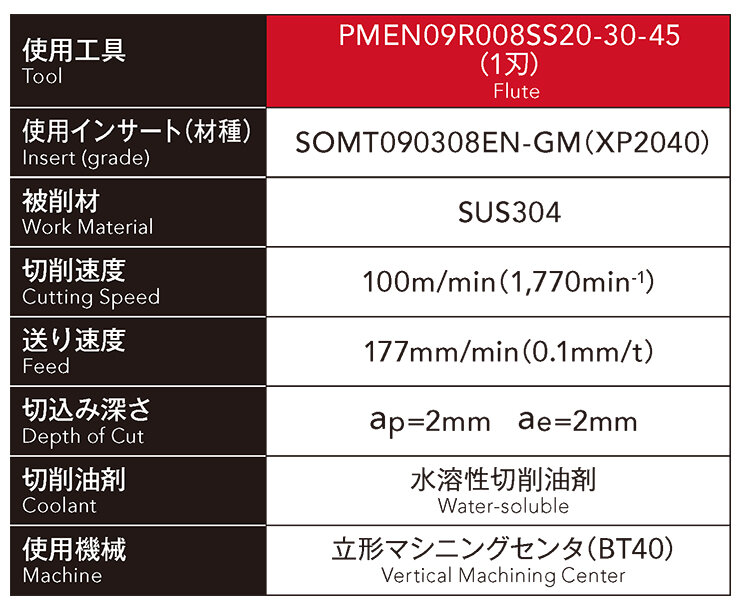

加工事例
カタログ・動画
表面取り角度設定方法
