前置きが長くなりましたが、金型の表面の滑らかさ「表面粗さ」に大きく関係するエンドミル加工の「ピックフィード」と「カスプハイト」が今月の玉手箱のテーマです。

それでは、「ピックフィード」と「カスプハイト」について解説していきます。

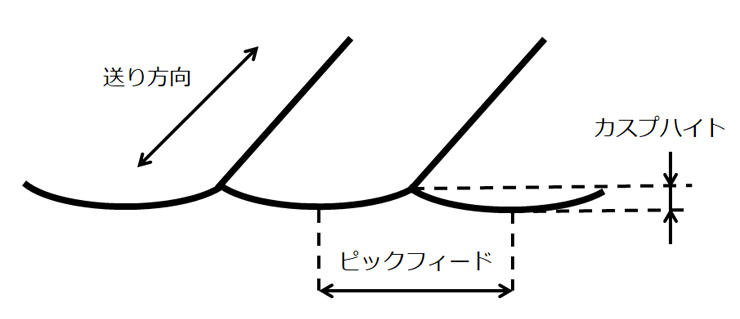

「ピックフィード」とは、金型の自由曲面などを加工するときのエンドミルの送りに対して、直角方向のずらし量のことです。
「カスプハイト」とは、ピックフィードの大きさとボールエンドミルのRの大きさによって決まる山の高さのことです。エンドミルの送り方向の表面粗さはこのカスプハイトで決まります。

ボールエンドミルのRを変えずに表面粗さを良くしたい場合は、ピックフィードの量を小さくすれば理論上、表面粗さは向上します。ただ、ピックフィードを小さくすると加工能率は下がりますので、表面粗さを向上することと加工能率を向上させることを両立するのはなかなか難しい問題と言えます。

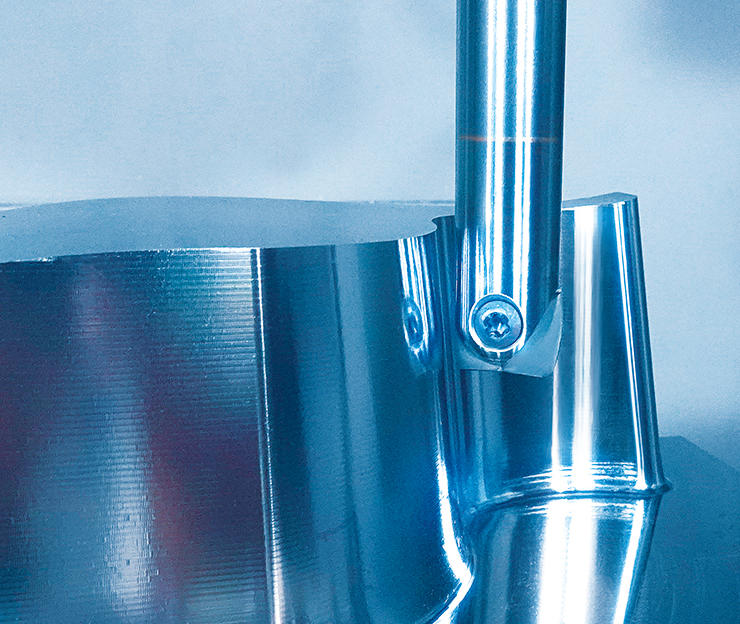

そんな問題を解決する工具に「異形工具」があります。

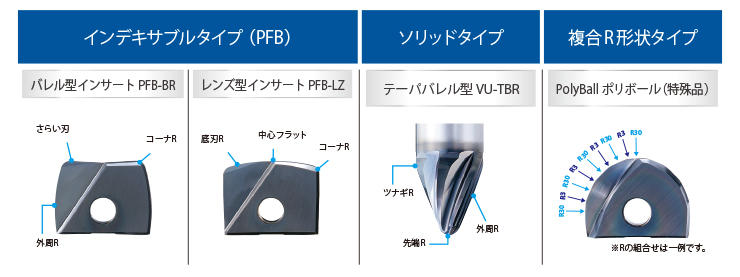

「異形工具」と聞いてどのような工具が思い浮かんだでしょうか？変わった形状の工具とは想像できても具体的な形状や、どんなメリットがあるのかまでは伝わりませんよね。オーエスジーの「異形工具」はバレル（樽）型、レンズ型、テーパバレル型、そして複合R形状タイプ、4種類のエンドミルがあります。

異形工具のメリットは、バレル型は外周刃に、レンズ型は底刃に大きなRを設けることでピックフィードを大きく（能率を上げながら）してもカスプハイトを小さく抑える（表面粗さを確保できる）ことが可能で、ボールエンドミルやコーナラジアスエンドミルと比較して加工能率を大幅にアップすることが可能です。文字だけでの説明では分かりにくい部分もあるかと思いますので、詳細はこちらからご確認ください。

仕上げ用異形工具「VU-Rシリーズ」
テーパバレル型（VU-TBR）
バレル型・レンズ型（PFB-BR・PFB-LZ）

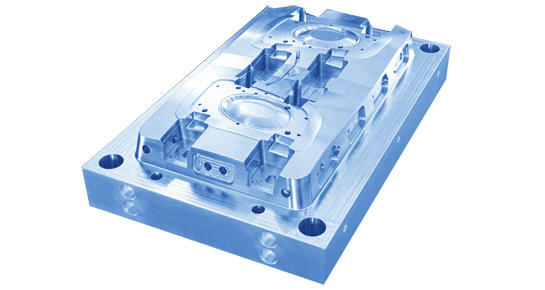

この異形工具は、金型加工に大きな効果を発揮する工具です。冒頭にもご紹介しました、インターモールドオンラインでは金型加工に活用できる製品をご紹介しておりますので是非ご来場いただければと思います。

インターモールドオンライン（来場者登録が必要です）

1.機能別ソリューションとして、用途に応じた工具のラインナップ

(ア)主に荒加工用として、インデキサブル工具のOSG PHOENIXや、ハイスや超硬のソリッドタイプの他ヘッド交換式のラインナップもあるサイレントラフィングエンドミルシリーズ

(イ)高能率な中荒加工用として、フェニックスエンドミルPHXシリーズやアディティブ・マニュファクチャリング用エンドミル、超硬防振型エンドミルAE-VMシリーズなど、場合によっては仕上げ加工にも使える超硬エンドミルシリーズ各種

(ウ)仕上げ用のラインナップとしては、高硬度鋼用超硬ボールエンドミルのAE-BM-H、AE-BD-H、AE-LNBD-Hの他、幅広い被削材をカバーするWXL・WXSエンドミルシリーズ各種の他、玉手箱でも話のありました異形工具VU-Rシリーズ

(エ)工具の常備薬、「万が一」の時に！
加工忘れや高品位の為の熱処理後の加工用として60HRCまで対応する高硬度用タップや70HRCまで対応するドリルの高硬度・金型用シリーズや、高硬度鋼用底刃付きスレッドミルAT-2

2.加工の最適化ソリューション

例えばエンドミルであれば、先述と重複する部分もございますが、

(ア)一般鋼用として AE-VMシリーズやWXLシリーズ

(イ)高硬度鋼用としてAE-●-HシリーズやWXSシリーズ

(ウ)銅電極加工にも使える、非鉄用DLCエンドミルAE-●-Nシリーズ

(エ)グラファイト用には、ダイヤコートを施したDGエンドミルシリーズの他、OSG-PHOENIXの仕上げ用ボールエンドミルPFBや仕上げ用ラジアスエンドミルPFRのダイヤコートインサートなど

3.生産性向上ソリューション

(ア)一般的なエンドミルでは加工の難しい突出しの長い、びびり易い加工を安定して高能率に行うことができるフェニックスエンドミルPHXシリーズ。もし放電加工が直彫り加工に置換できれば、大幅な時間短縮とコストダウンに！

(イ)高精度な加工に不可欠な、高精度で再現性の高い確かなプリセットを実現するツールプリセッタOZT（ドイツZOLLER社製）

(ウ)高能率加工を支えるツーリングシステムOSG-HAIMER

(エ)製品完成までの製造時間の大幅短縮及びコストダウンを実現する、最適な工具やカッタパスの選定を含む加工方法や切削条件の設定指導、及びそれらを実現するためのCAMに関するノウハウ伝授、OSGグループの株式会社金型コンサル（外部リンク）

(オ)生産性の高い現場に不可欠な3Sを実装する脱着式ツーリング保管庫各種

以上、OSG及びOSGグループの提供できるソリューションを紹介させて頂きました。切削工具に留まらず、様々なご提案が可能な当社でございます。SDGsな未来に向けて、本稿も皆さまのお仕事の一助となれば幸いでございます。
