11月に入り朝晩めっきり寒くなりましたね。寒い朝、仕事前にラジオ体操をされる方は、体がこわばって曲げにくい！なんてことありませんか？今月の玉手箱は、曲がりにくさに大きく影響する工具の「剛性」をテーマにお届けしたいと思います。
「剛性」とは、曲げやねじりなどの力による、変位・変形の起こしにくさの程度を表す度合いのことです。同じ力に対して、変形が小さければ「剛性が高い」、変形が大きければ「剛性が低い」とイメージしていただければと思います。
言い換えれば「強度が高い」と同じことですね！と、言いたいところですが「剛性が高い」＝「強度が高い」とは限りませんので注意が必要です。違いを表現すると・・・
剛性：伸びたり、縮んだり、曲がったり変形のしにくさの度合い
強度：どの程度の力に耐えられるかの強さの度合い
と表現できると思います。例えば、クモの糸を思い浮かべてください。クモの糸は非常に強いと聞いたことありませんか？この「強い」は引張強度が高いということで、クモの糸は少しの力でぐにゃぐにゃ変形するので「剛性が高い」という事ではありませんよね。切削工具が少しの力で変形してしまうと加工できませんので、切削工具には剛性が必要です。工具剛性の高低は加工条件・加工精度・工具寿命に直結する重要な要素です。

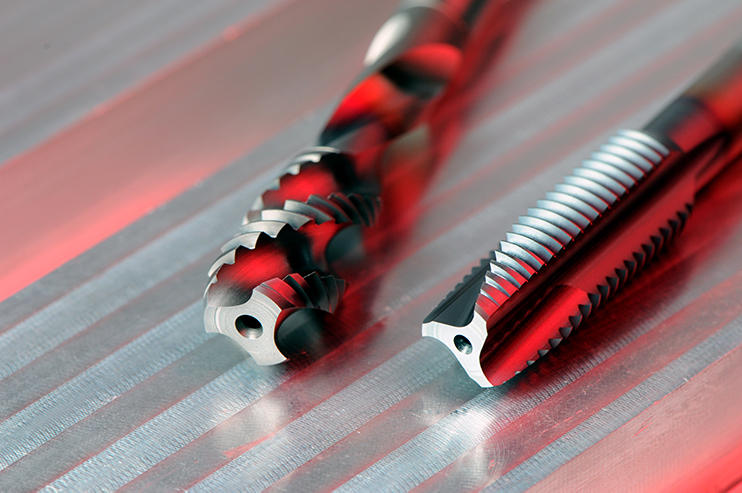

突然ですが、皆さんに工具の剛性に関するクイズです。「ハンドタップ」「ポイントタップ」「スパイラルタップ」さてこの中で最も剛性のあるタップはどれでしょうか？
正解はポイントタップです。この場合、剛性に心厚が影響しています。心厚は大きければ大きいほど工具剛性は高くなります。この3つのタップはスパイラルタップ＜ハンドタップ＜ポイントタップの順で心厚が大きくなりますので、ポイントタップの剛性が最も高くなります。ただ、心厚が大きいと切りくずを収容するチップポケットは小さくなりますので切りくずの排出性は低下します。これはタップだけではなくドリルやエンドミルにも同じことが言えますので、工具の剛性と切りくずの排出性の両面を考えて工具を選定する必要があります。

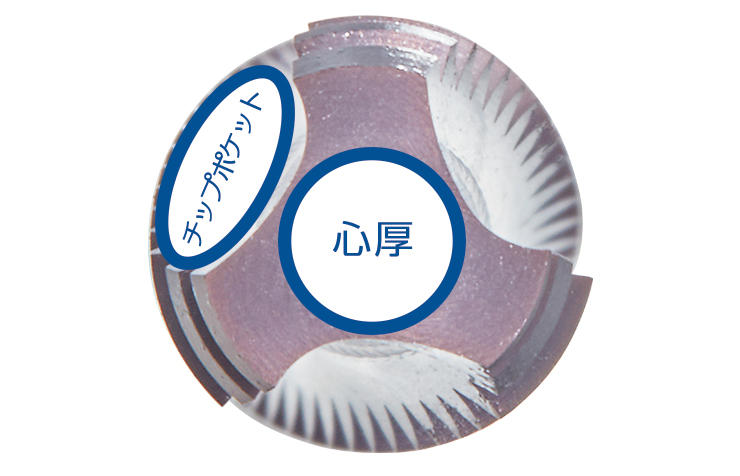

タップの心厚とチップポケット
工具剛性を左右する要素は、心厚のほかにも工具径やねじれ、加工時に使用するツーリング、突出し量などがあります。今月号のK爺のイチオシでは、K爺ならではの切り口で工具剛性について取り上げています。是非こちらもご覧ください！
技術の玉手箱はWebセミナー「ランチタイムセミナー」でもご覧いただけます。今回の内容は11月25日（水）12:20～12:35にお届けします。無料でご参加できますので是非お申込みいただければと思います。申込みはWEB SHOWROOMからお願いします。
謹啓、深秋の候、
皆様にはますますご健勝のこととお慶び申し上げます。
早速ですが、今月は趣向を変えて、工具径に関していろいろ科学してみたいと存じます。そして最終的には、『いろいろなサイズがある中、使用上の制約がないとしたら、ズバリ！どの径がお得？』を、独断となるやもしれませぬが、導き出したいと存じます。

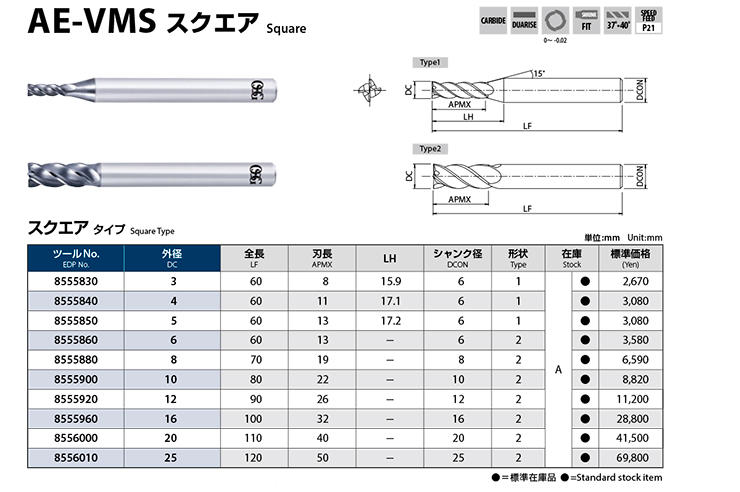

以下は、過去何度となく本コーナーで紹介させて頂いたAブランドエンドミル、AE-VMSから、スクエアの形状一覧でございます。

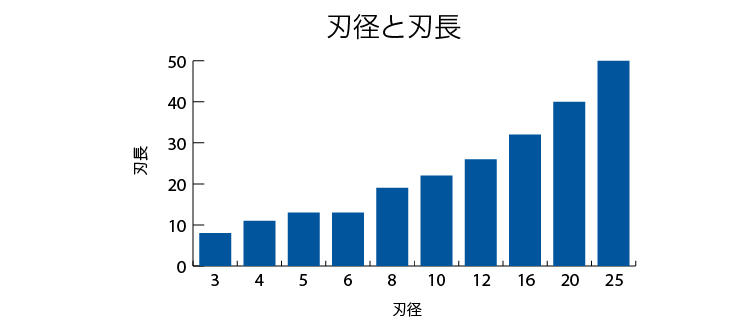

①刃径と刃長
申し上げるまでもございませぬが、刃径が太くなると刃長は長くなります。敢えてグラフ化しますと…

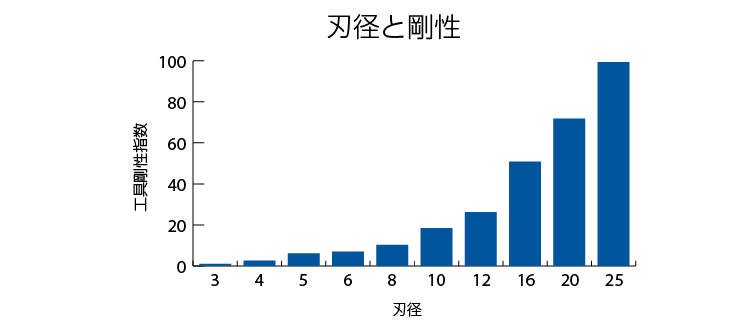

②刃径と剛性
続きまして、剛性について比較してみたいと存じます。Φ5以下はType1ですので突き出し長さLH、Φ6以上は工具形状がType2となりますので便宜上、刃長に8mmのクリアランスを持たせてチャッキングすると仮定して、工具剛性を試算してみます。以下は、Φ3の工具剛性を1とした場合、各サイズがΦ3に対してどれ位高い剛性を保持しているかのグラフとなります。

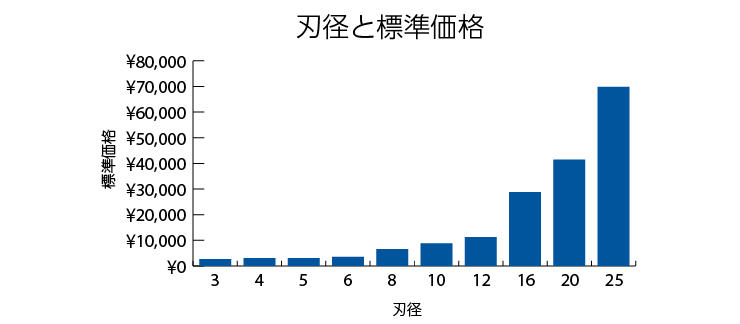

③刃径と価格
続きまして、下世話な話で恐縮ですが、価格のグラフ化でございます。剛性のグラフに似たグラフとなっていることがお分かり頂けると存じます。
では、工具剛性と工具の価格の関係はどうなっているのでございましょう？

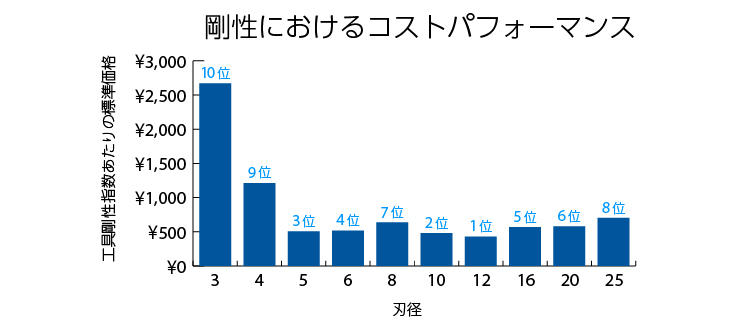

④剛性と価格
②の剛性で使いました、剛性指数単位あたりの標準価格で比較してみますと、
工具剛性の面だけで捉えますと、Φ12が一番経済的で、続いてΦ10、Φ5、Φ6、Φ16と続きます。イニシャルコストが高く、一見不経済に見える太径でございますが、剛性基準で考えますと小径よりも経済的と申せそうでございます。工具径に制約がある場合は仕方ございませんが、制約のない場合は太径の経済的な剛性で安心・安定加工を選ぶのも一手かと存じます。そうそう！今でしたら、A-ENDMILLキャンペーンのBコース3+1（Φ16以上を1本でも含む3本ご購入で1本進呈）でいっそうお得でございます。この機会をご利用頂き、より経済的に高剛性を手に入れて頂きたく<(_ _)>
おっと、少々、宣伝が過ぎたようで失礼仕りました。本稿も、皆さまのお仕事の一助となれば幸いでございます。
謹言
