さて、タップ加工においても同様に、下穴深さの「ゆとり」がとても大きく影響します。

昨今は、小型軽量化の需要もあり、加工部の薄肉化が進んでいます。限られた下穴深さに対し、より深く、有効ねじ長さを求める指示も増えており、ゆとりのない中でのタップ選びに、お困りの声も多く聞かれます。

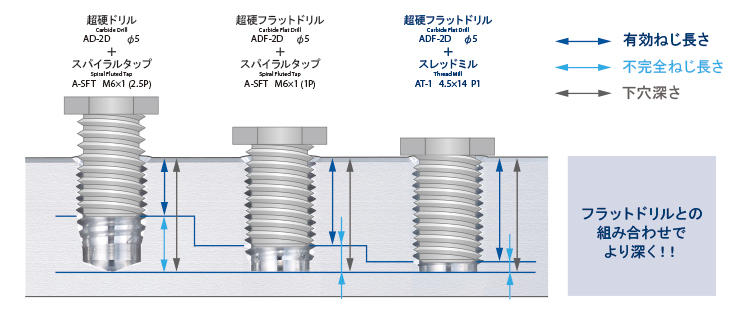

止り穴加工ではスパイラルタップを用いることが一般的です。しかし、スパイラルタップには食付き部が有るため、有効ねじ長さの奥に「不完全ねじ長さ」が必ず生じます。これを極力短く抑えるためには、一般的な食付き2.5Pよりもっと短い、1.5Pや1Pといったいわゆるショートチャンファ仕様のタップを選定しなくてはなりません（ご自身でグラインダを使い、食付き部を「ゼロ」にすり落とそうとする方を時々お見かけしますが、タップの機能を全く果たさなくなりますのでお止め下さい！）。

食付きはタップの中で切削を行なう唯一の箇所です。そこが短いということは、必然的に、少ない切れ刃で加工を集中的に受け持つことになります。分厚く、ボリューム感が増した切りくずを、タップの進行方向に逆らって、シャンク側にスムーズに排出するのは決して容易なことではありません。かみ込みや刃欠けリスクが一気に高まります。おまけに、各切れ刃にかかる負担も大きくなりますので、大幅な耐久減も覚悟しなくてはなりません。

また、食付き1Pを選択しても、構造上の許容差が0～＋0.5Pつきます。実質的にはmax1.5Pを見込む必要があり、有効ねじ長さの確保には慎重な判断を要します。

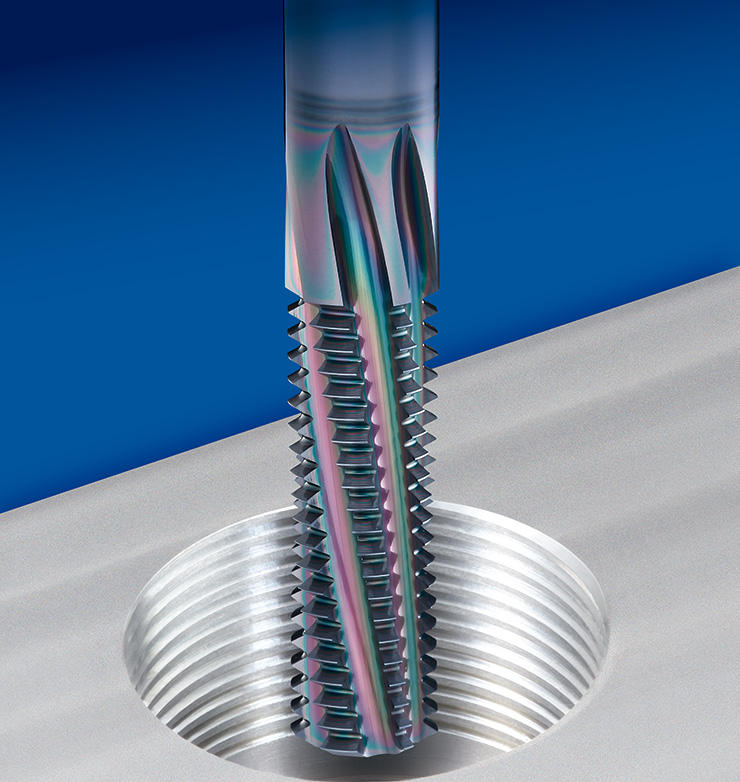

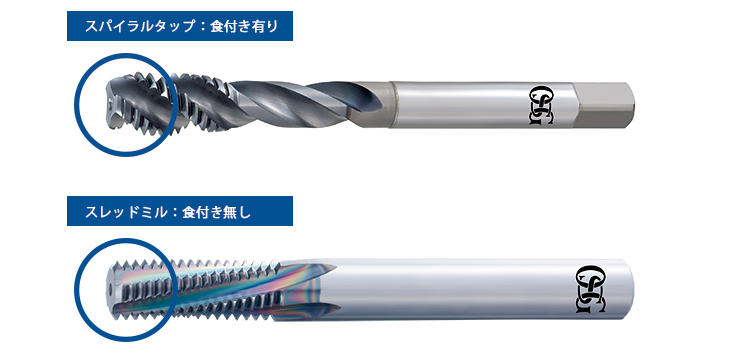

そんな場合に有効なのが、3軸同時制御とヘリカル補間機能を備えたNC搭載のマシニングセンタで使える「スレッドミル」です。タップのような食付きを持たず、先端部より完全ねじ山仕様となっているため、プログラム次第で不完全ねじをわずか1P程に収めた加工も可能です(AT-2、シングルポイント除く)。

またミーリング加工につき、どんな被削材でも切りくずは必ず粉々になるため、排出性も良好です。

安心感という「気持ちのゆとり」を確実にもたらす、もう一つのねじ加工手段として、ぜひご活用ください。なお、下穴加工時に、先のとがったドリルでなく、平坦なフラットドリルを選定いただくと、薄肉化の制約を受けにくくなりより有効です。

技術の玉手箱は無料WEBセミナー「ランチタイムセミナー」で、より詳細な情報を加えて講師が解説します。今回の内容は4月19日（水）12:20～12:35にお届けします。お申し込みは下記からお願いいたします。

ランチタイムセミナーのお申込みはこちらから。

今月のイチオシは玉手箱を踏まえ、以上のようなタップ加工の課題を解決するスレッドミルから、AT-1とAT-2を紹介させて頂きます。AT-1、AT-2、それぞれどんなメリットがあるのか？簡潔に整理してみたいと存じます。

AT-1

AT-1の最大の特徴は『右刃左ねじれ』でございます。エンドミルを始め多くは『右刃右ねじれ』が主流の昨今でございますが、それは切れ味良く切削抵抗を小さくする為でございます。しかしながら、『右刃右ねじれ』は剛性の無い刃先から切り始めることになり、工具がたわみ、加工面が倒れ易いという欠点がございます。そこで『右刃左ねじれ』を採用し、シャンク側の刃から切り始めることで倒れを抑制、「一般的なスレッドミルに比べパス数を減らせる、もしくは1パスで加工が完了できる」ようになっているのがAT-1の最大の特長でございます。その為我々は、AT-1にワンレボリューションスレッドミル、One Pass Thread Millというサブタイトルをつけた次第でございます。またスレッドミルとして世界初※の、不等分割、不等リードを採用し、ビビリ抑制にも配慮した仕様となっております。詳しくはこちらの動画でご確認頂きたく存じます。※当社調べ



またAT-1シリーズは、炭素鋼、合金鋼、ステンレス鋼、鋳鉄、非鉄など幅広い被削材に対応いたします。スレッドミルの第一候補としてお薦めの一品でございます。ラインナップ等の詳細はこちらでご確認くださいませ。

AT-2

AT-2は高硬度鋼用底刃付きスレッドミルでございます。なんと申しましても、穴あけとねじ切り加工を同時に行える工具であるという点が最大の特長でございます。つまり、予め下穴加工を行う必要が無く、使用する工具の本数を減らすことができるエコロジーな工具であると言えます。また、穴加工とねじ切り加工を同時に行うという難しい加工を安定して行えるよう工夫された点が何点かございます。百聞は一見に如かず、こちらの動画で確認頂けたらと存じます。



AT-2は高硬度鋼用ながら、適切な条件が設定頂ければ、一般鋼から耐熱合金まで幅広い被削材でご利用可能でございます。詳細はこちらでご確認くださいませ。

また、AT-1とAT-2は現在キャンペーン中でございます。大変お求め易くなってございますので、この機会をご利用頂ければと存じます。詳細はこちらでご確認くださいませ。

そうは申しましても「そもそもスレッドミル加工がよく分からないし……」とか「プログラムはどうしたらいいの？」とか「ねじの精度管理は？」等々、確認したい点があるやもしれません。

そんな時は、WEBセミナー「スレッドミルの使い方」をお聞き頂けたらと存じます。以下の日時にて、スレッドミルの基本的な考え方や便利なソフトを通じたサポートに関する説明の他、めねじの有効径を数値化する便利なツールもご紹介させて頂きます。



※両日ともに同じ内容でございます。皆さまのご参加をお待ちしております。

他にも、各種ドリルのキャンペーンも行っておりますので、こちらも合わせてご利用頂ければと存じます。

本稿も、皆さまのお仕事の採算性、付加価値、生産性の向上やSDGsな課題解決として貢献できれば幸いでございます。
