技術の玉手箱 /  インサートねじ

今月の玉手箱は「インサートねじ」をテーマにお届けしたいと思います。

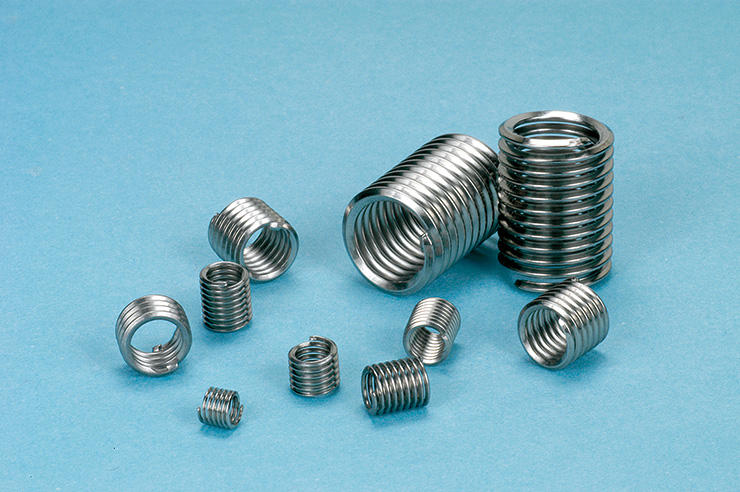

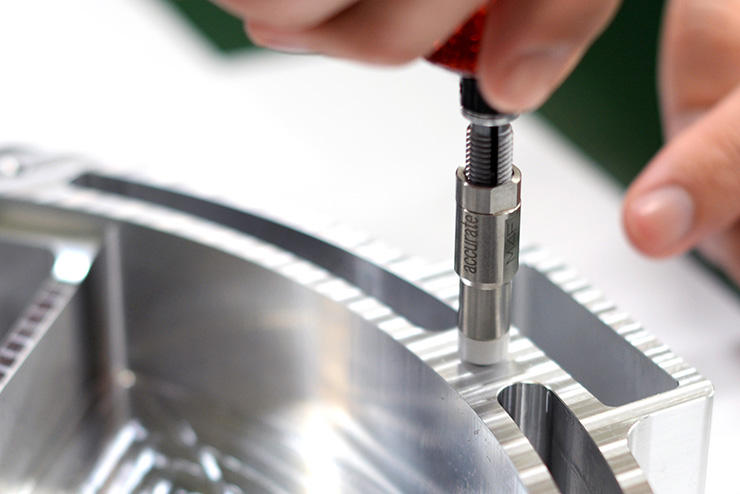

インサートねじは、アルミや樹脂などの柔らかい材料のめねじを補強するために、インサートコイルを挿入して使われるねじです。軟質材のねじ穴補強用途のほかにも、傷んだめねじの補修にも使われます。

加工の流れとしては下記のようになります。
①タップの下穴加工
②タップ加工
③ゲージ検査
④インサートコイルの挿入

図面指示に、通常のねじサイズの表記に加え、「INS」の記号があれば「インサートねじ」加工の指示です(例:M6x1 INS)。

「M6x1 INS」の図面指示であれば、インサートコイルを挿入して「M6x1」のめねじにします。インサートコイル挿入前のタップ加工は通常のM6x1のタップよりも大きくなりますし、下穴径も通常の下穴径よりも大きくなります。M6x1の場合の具体的な差を見てみましょう。

【M6x1の例】

通常※インサートねじ
ねじのサイズ(外径)6.000mm7.300mm
下穴径5.0mm6.3mm
※切削タップの場合

比較してみると、それぞれの径に大きな差があることがお分かりいただけると思います。オーエスジーの下穴径表でも、インサートねじの下穴径は別に記載していますのでご注意ください。

加工に関するタップ、インサートコイル挿入前のめねじの検査ゲージともに専用の物が必要です。それぞれ標準品でご用意をさせていただいていますので、選定にお間違いのないようにお願いします。
タップ:インサートねじ用タップシリーズ
ゲージ:インサートねじ用限界プラグゲージ

技術の玉手箱は無料WEBセミナー「ランチタイムセミナー」で、より詳細な情報を加えて講師が解説します。今回の内容は8月24日(水)12:20~12:35にお届けします。お申し込みは下記からお願いいたします。

ランチタイムセミナーのお申込みはこちらから


ほいじゃあ、三河弁でも読んでおくれん。

今月の玉手箱は「インサートねじ」をテーマにお届けするでね。インサートねじは、アルミや樹脂などの柔らかい材料のめねじを補強するために、インサートコイルを挿入するじゃんね。軟質材のねじ穴補強用途のほかにも、傷んだめねじの補修にも使われます。

加工の流れとしては下記のようになります。
①タップの下穴加工
②タップ加工
③ゲージ検査
④インサートコイルの挿入

図面指示に、通常のねじサイズの表記に加え、「INS」の記号があれば「インサートねじ」加工の指示です(例:M6x1 INS)。

「M6x1 INS」の図面指示であれば、インサートコイルを挿入して「M6x1」のめねじにするもんで、インサートコイル挿入前のタップ加工は通常のM6x1のタップよりも大きくなりますし、下穴径も通常の下穴径よりも大きくなるじゃんね。M6x1の場合の具体的な差を見ておくれん

【M6x1の例】
通常※インサートねじ
ねじのサイズ(外径)6.000mm7.300mm
下穴径5.0mm6.3mm
※切削タップの場合

比較してみると、それぞれの径にどえらい差があることが分かるらー。オーエスジーの下穴径表でも、インサートねじの下穴径は別に記載されとるもんで、注意せんといかんに

加工に関するタップ、インサートコイル挿入前のめねじの検査ゲージともに専用の物が必要だもんで、それぞれ標準品でご用意しとるでね。選定にお間違いのないようにお願いします。
タップ:インサートねじ用タップシリーズ
ゲージ:インサートねじ用限界プラグゲージ

技術の玉手箱は無料WEBセミナー「ランチタイムセミナー」で、まっと詳細な情報を加えて講師が解説するでね。今回の内容は8月24日(水)12:20~12:35にお届けするもんで、見てみようかやぁと思っとる人は、下記から申し込んでみりん

ランチタイムセミナーのお申込みはここからだでね


K爺のイチオシ /  インサート用タップ+インサートコイル

謹啓、盛夏の候、皆様にはますますご健勝のこととお慶び申し上げます。

玉手箱を踏まえ、今月のイチオシはインサートねじ用タップをご一緒に確認できたらと存じます。

その全シリーズがこちらでございます。因みに、タップの型式における「インサートねじ用」の記号は“HL”でございます。

1.HL-HT:インサートねじ用ハンドタップ 全152アイテム
2.HL-LT:上記のロング形状タイプ 全66アイテム
3.EX-HL-SFT:インサートねじ用スパイラルタップ 全21アイテム
4.HL-LT-SFT:上記のロング形状タイプ 全9アイテム
5.HL-B-NRT:非鉄向けインサートねじ用転造タップ 全11アイテム
6.HL-LT-B-NRT:上記のロングタイプ 全9アイテム
7.EX-HL-POT:インサートねじ用ポイントタップ 全8アイテム
8.HL-LT-POT:上記のロングタイプ 全9アイテム
9.A-SFT HL:インサートねじ用のA-SFT 全20アイテム
10.A-LT-SFT HL及びそのロングタイプ 全9アイテム

令和も4年だというのに、古典的なハンドタップ形状が多いのが特徴的でございます。

元来、インサートねじはめねじの強度を補う為に使われることが多く、インサートねじが用いられる被削材としては非鉄(アルミ合金、アルミダイカスト)が多かった為、上記のようなラインナップとなったのでございます。

しかしながら最近では、ステンレス材にもインサートねじが採用されるケースが増え、A-SFT及びS-LT-SFTにもインサートねじ用がラインナップされたのでございます。余談でございますが、小爺が入社した昭和の終わりには既に、上述1~8シリーズはラインナップが揃っておりました。故に、A-SFT及びA-LT-SFTのHL用ラインナップの追加は、インサートねじ用タップとしましたら実に30年を超える、久しぶりのことだったのでございます。

続いて、これらのインサートねじ用タップのラインナップを、ねじサイズで確認してみたいと存じます。

インサートねじ用タップのねじサイズは、メートルねじ、ユニファイねじ、ともに29サイズとなってございます。

【メートルねじのサイズ一覧】
M2X0.4、M2.5X0.45、M2.6X0.45、M3X0.5、M4X0.7、M5X0.8、M6X1、M8X1.25、M10X1.25、M10X1.5、M12X1.25、M12X1.5、M12X1.75、M14X1.5、M14X2、M16X1.5、M16X2、M18X1.5、M18X2.5、M20X1.5、M20X2.5、M22X1.5、M22X2.5、M24X1.5、M24X3、M27X1.5、M27X3、M30X1.5、M30X3.5

【ユニファイねじのサイズ一覧】
NO.2-56UNC、NO.4-40UNC、NO.5-40UNC、NO.6-32UNC、NO.6-40UNF、NO.8-32UNC、NO.8-36UNF、NO.10-24UNC、NO.10-32UNF、NO.12-24UNC、NO.12-28UNF、1/4-20UNC、1/4-28UNF、5/16-18UNC、5/16-24UNF、3/8-16UNC、3/8-24UNF、7/16-14UNC、7/16-20UNF、1/2-13UNC、1/2-20UNF、5/8-11UNC、5/8-18UNF、3/4-10UNC、3/4-16UNF、7/8-14UNF、7/8-9UNC、1-12UNF、1-8UNC

ところで、あまり知られておりませんが、オーエスジーではインサートコイルも各種取り揃えてございます。この場を借りてご紹介まで。詳細は穴加工・ねじ加工工具総合カタログp.959~962をご参照くださいませ。

本稿も、皆さまのお仕事の採算性や付加価値、生産性の向上並びに、我々の生産活動のSDGsな課題解決の一助となれば幸いでございます。

謹言


続いて、三河弁でも書いてみるで、よかったら読んでおくれん

謹啓、暑い夏だけど、達者で何よりだのん

今月のイチオシは玉手箱を踏まえて、インサートねじ用タップを一緒に確認しまい

下にまとめたけど、全部で10シリーズあるで見ておくれん。因みにタップの型式じゃ、「インサートねじ用」は“HL”を付けて表すだに

1.HL-HT:インサートねじ用ハンドタップ 全152アイテム
2.HL-LT:上記のロング形状タイプ 全66アイテム
3.EX-HL-SFT:インサートねじ用スパイラルタップ 全21アイテム
4.HL-LT-SFT:上記のロング形状タイプ 全9アイテム
5.HL-B-NRT:非鉄向けインサートねじ用転造タップ 全11アイテム
6.HL-LT-B-NRT:上記のロングタイプ 全9アイテム
7.EX-HL-POT:インサートねじ用ポイントタップ 全8アイテム
8.HL-LT-POT:上記のロングタイプ 全9アイテム
9.A-SFT HL:インサートねじ用のA-SFT 全20アイテム
10.A-LT-SFT HL及びそのロングタイプ 全9アイテム

しかし、令和も4年だというのに、古いハンドタップ形状が多いのん

インサートねじは、めねじの強度を補う為に使われることが多いもんだで、インサートねじが使われる被削材としては非鉄(アルミ合金、アルミダイカスト)が多いだのん

だもんで、上記のようなラインナップになっただに。それが最近だと、ステンレス材にもインサートねじが採用されるケースが増えたもんで、A-SFT及びS-LT-SFTにもインサートねじ用がラインナップされたじゃんねぇ。余談だけど、小爺が入社した昭和の終わりにゃ既に、上の1~8シリーズはラインナップが揃っておったでね

だもんで、A-SFT及びA-LT-SFTのHL用ラインナップの追加は、インサートねじ用タップとしたらやっとかめのことだっただに

ほいじゃ、インサートねじ用タップのラインナップを、ねじサイズで視てみるかのん。インサートねじ用タップのねじサイズは、メートルねじ、ユニファイねじ、どっちも29サイズあるだに

【メートルねじのサイズ一覧】
M2X0.4、M2.5X0.45、M2.6X0.45、M3X0.5、M4X0.7、M5X0.8、M6X1、M8X1.25、M10X1.25、M10X1.5、M12X1.25、M12X1.5、M12X1.75、M14X1.5、M14X2、M16X1.5、M16X2、M18X1.5、M18X2.5、M20X1.5、M20X2.5、M22X1.5、M22X2.5、M24X1.5、M24X3、M27X1.5、M27X3、M30X1.5、M30X3.5

【ユニファイねじのサイズ一覧】
NO.2-56UNC、NO.4-40UNC、NO.5-40UNC、NO.6-32UNC、NO.6-40UNF、NO.8-32UNC、NO.8-36UNF、NO.10-24UNC、NO.10-32UNF、NO.12-24UNC、NO.12-28UNF、1/4-20UNC、1/4-28UNF、5/16-18UNC、5/16-24UNF、3/8-16UNC、3/8-24UNF、7/16-14UNC、7/16-20UNF、1/2-13UNC、1/2-20UNF、5/8-11UNC、5/8-18UNF、3/4-10UNC、3/4-16UNF、7/8-14UNF、7/8-9UNC、1-12UNF、1-8UNC

ところで、あまり知られとらんだけど、オーエスジーではインサートコイルも各種取り揃えておるじゃんね。この場を借りて紹介させて頂くでのん。詳細は穴加工・ねじ加工工具総合カタログp.959~962を参照しておくれん

本稿も、あんたんとうのお仕事の採算性や付加価値、生産性の向上並びに、わしらの生産活動のSDGsな課題解決の一助になれば嬉しい
