単にご飯を収める、という機能だけでなく、そこへよりおいしく感じさせるぬくもりや割れにくさ、携帯しやすさ、保温力の高さ、洗いやすさなどを使い手のニーズに応えて付加した様々な選択肢があるといえます。

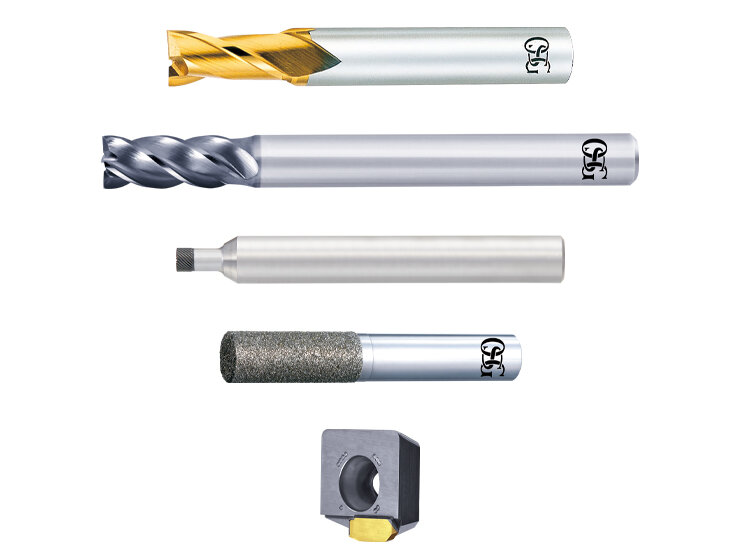

切削工具も同様に、加工内容・目的に応じたいろいろな素材（＝いわゆる工具材料）が用意されています。今号ではその工具材料の代表例を見てみましょう。

超硬合金

WC（トイレじゃありませんよ！）「タングステン（元素記号：W）カーバイド（Carbide：炭化物）」を主体にした材料で、今やエンドミルやドリルなど工具材料の中心的存在として広く普及しています。従来の主材料であったハイスと比べて非常に硬く、摩耗しにくく、熱にも強い特性を備えています。そのため、一般鋼や非鉄の高速加工、60HRC超えの高硬度鋼加工など、より過酷な環境においても安定した性能が得られます。ただし、硬い分、ワーク保持や機械精度が不安定で、振動を伴う加工環境では欠けやすいため注意が必要です。

ハイス

高速度工具鋼＝High Speed Steelの略称で、HSS（JIS規格ではSKH：Steel Kougu High-speed）と表記されます。超硬に代わられるまでは切削工具材料としての代表格でしたが、汎用的な用途向けとして現在もまだまだ使われています。特にタップは、1回転につきねじのピッチ分進まなくてならない超高送りの使用環境になるため、現在も主流の材料です。なお、成分や組成を吟味し、より摩耗しにくい粉末ハイスというグレードアップ版もあります。

PCD

多結晶ダイヤPCD（Poly-Crystalline Diamond）の略で、小さな結晶がたくさん集まった構造をしています。切れ刃の向きが多方向に備わっているため、加工時に生じるあらゆる方向からの力に応じやすく、割れたり剥離したりしにくい、コシが強いというメリットを備えています。半導体需要で高まっているセラミックスなど脆性材加工用として活用されています。

電着

DIAやCBNの細かな砥粒をつなぎ役のバインダーで固めて台金に付着させた構造で、脆性材加工に向きます。PCD工具と比べると設計仕様は相対的にラフになりますが、安価で使い勝手に優れます。

単結晶DIA

一つの結晶のかたまりからなる構造をしており、結晶の向きに沿って割れた時にできた切り口がそのまままるごと一つの切れ刃として機能します。とても鋭利な切れ味を最大限生かせるため、非鉄・樹脂などの加工面をピカピカに仕上げる、いわゆる「鏡面加工」に適しています。

「アキュシリーズ」は、自動車のヘッドアップディスプレイ金型やペスレンズ金型、マイクロレンズアレイ、回折格子など幅広くご利用頂いている、超精密加工に適したシリーズでございます。全13シリーズあるラインナップから、今月は、まず3シリーズお届けしたいと存じます。

アキュボール

1つめは「アキュボール」でございます。非球面レンズ金型、レンズアレイ金型、マイクロニードル、ナノインプリント、μ-TAS他の加工用に開発され、Ni-P、硬脆性材、非鉄金属、樹脂、難削材、超硬等を対象被削材に掲げております。

「アキュボール」は、1/4円弧の切れ刃を持つ単結晶ダイヤモンド1枚刃ボールエンドミルで、製作可能範囲は最小半径10μmから最大半径2.5mmまででございます。Ｒサイズが20μm以上では円弧頂部から90°位置まで切れ刃を有し、20μm未満では75°までの切れ刃となってございます。

アキュボール-α

2つめは、新製品「アキュボール-α（アルファ）」でございます。

先述のアキュボールとは異なる結晶方位を切れ刃とした、高寿命タイプの単結晶ダイヤモンド1枚刃ボールエンドミルとなってございます。

アキュボール数本分を要した加工が、「アキュボール-α」に置き換えたところ1本で加工が完了したという事例も報告されております。工具の長寿命化や、複数の工具を用いての加工品位のバラツキが課題となるような場合にご検討頂きたいシリーズでございます。

製作可能範囲は、半径50μm以上0.7mm以下でございます。

アキュボール-ナノ

3つめは「アキュボール-ナノ」でございます。

「アキュボール-ナノ」は、輪郭精度100nm以下の超高精度な単結晶ダイヤモンド1枚刃ボールエンドミルでございます。製作可能範囲は、半径30μm以上0.1mm以下、とにかく高精度を要す時にご用命頂けたらと存じます。

以上、単結晶ダイヤモンドボールエンドミルの中から、汎用的なシリーズの「アキュボール」、長寿命タイプの「アキュボール-α（アルファ）」、超高精度用の「アキュボール-ナノ」をご紹介させて頂きました。

超精密加工に適したアキュシリーズには、これらのボールエンドミルシリーズ以外にスクエア、ラジアスエンドミル、ドリル、バイト等もご用意してございます。超精密加工の際には、お気軽にお声がけ頂ければと存じます。

なお、アキュシリーズは、お客様の高いニーズに高品質で対応する為、完全受注生産となっております。詳細については当社営業までお問い合わせくださいませ。

本稿も、皆さまのSDGsな課題解決として、また、お仕事の付加価値や生産性の向上に貢献できれば幸いでございます。
