今月号の玉手箱は、ねじゲージのお問い合わせのなかで、とても多いお問い合わせの「ねじゲージの工作用と検査用」をテーマにします。
ねじゲージにはプラグゲージ、リングゲージそれぞれに「通り側」と「止り側」があります。今回のテーマの「工作用」と「検査用」に区別されるのは「止り側」のゲージだけで、「通り側」には区別がありません。
また、「止り側」ゲージのなかでも、従来JISには「検査用」と「工作用」の区別がありますが、現行JIS（ISO）には区別がありません。
早くも、話がややこしくなってしまいましたので、下記表にまとめてみます。表中にゲージ記号についても示します。
| プラグゲージ | リングゲージ | |||||
| 通り側 | 止り側 | 通り側 | 止り側 | |||
| 従来 JIS | GP (Go Plug) | 工作用 | WP (Working Plug) | GR (Go Ring) | 工作用 | WR (Working Ring) |
| 検査用 | IP (Inspection Plug) | 検査用 | IR (Inspection Ring) | |||
| 現行 JIS | GP (Go Plug) | NP (Not go Plug) | GR (Go Ring) | NR (Not go Ring) | ||
それでは工作用と検査用の違いと、どのように使い分けをするかを説明していきます。

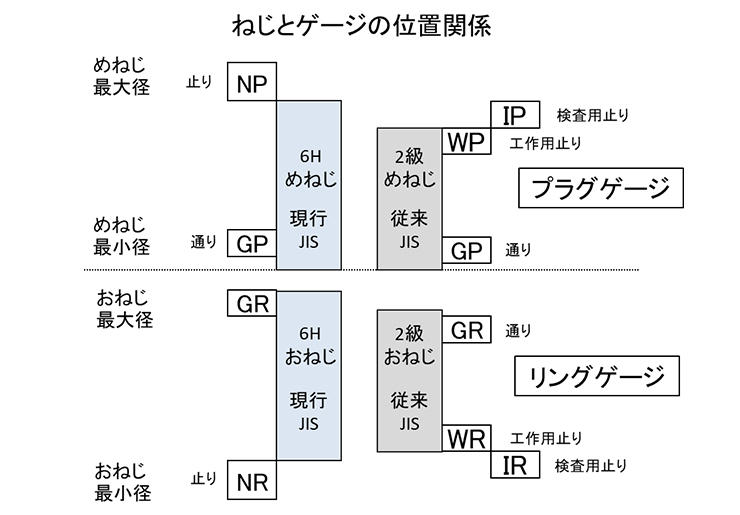

下の図を見ていただくと、プラグゲージ・リングゲージともに従来JIS（2級）の止り側には工作用と検査用がありますが、現行JIS（6H）には区別がないことが分かります。
工作用と検査用の公差のとり方を見てみると、工作用がねじの許容限界の内側にゲージ公差をとり、検査用はその外側にゲージ公差をとっています。
これは、工作用の方が合格することが難しいと言えますので、工作用で合格したねじは、検査用で必ず合格するようになっていることがお分かりいただけると思います。
この考え方をもとに、工作用は「製造現場」で、検査用は「検査部門や製品の受入れ先」で使用する。というように使い分けをしていただければと思います。製造現場で工作用ゲージを使用して「合格！」すれば、検査部門や受入れ先で検査用ゲージを使用して「不合格！」となることがないような考慮がされています。
ねじゲージは、ねじの種類や規格ごとに決められているため非常に選定が難しいですが、大前提は「正しく」選定したゲージで測定することです。
オーエスジーは、ねじゲージ在庫一覧表をリニューアルしました。ねじゲージ選定表や、これまで標準品になかった「かゆいところに手が届く」新製品を掲載しています。新製品の詳細はK爺のイチ押しコーナーでご確認ください！
謹啓、葉桜の候、皆様にはますますご健勝のこととお慶び申し上げます。
葉桜の季節……来年はゆっくり桜を楽しみたいものですね。
いつまで続くのであろうか？コロナ禍……と愚痴を申しましても仕方がございませぬ(^^;気を取り直して本題へ。今月はねじゲージに関するイチオシでございます。
一口にゲージと申しましても、
限界ねじゲージ（LG）
標準ねじゲージ（SG）
テーパゲージ（管用テーパねじ用）（TG）
スレッドミル用ねじゲージ（DCT）
摩耗点検用ねじゲージ（LCG-GW）
など、ねじに関するゲージの他、
栓ゲージ（PG）
マスターリングゲージ（RG-M）
などございまして、当社のラインナップは、実に6,710アイテムに上るのでございます。それぞれの用途に関しましては、また、技術の玉手箱に委ねるとしまして…しかし、それだけのラインナップを用意しておりましてもなかなか皆さまのニーズに応えられるものでもなく、時々特殊製作のご依頼を承ることもございまして…
そこで今春、新たなラインナップを追加するに至ったのでございます。ということで、今月のイチオシでご紹介申し上げたいのは、以下3種類の新製品のゲージ達でございます。
1.ねじ用限界ゲージ首長タイプ
首部が長く、深い部位にあるめねじの検査が可能でございます。
2級（旧JIS対応）M2x0.4～M12x1.25 36アイテムと
現JIS（ISO等級）6H M2x0.4～M12x1.25 24アイテムをご用意。
2.Tinコーティングねじ用限界ゲージ
摩耗が進みやすい通り側にTINコーティングを施し、長寿命化を実現いたしました。
2級（従来JIS）M2×0.4～M12×1.75 33アイテムと
JIS（ISO等級）6H M2×0.4～M12×1.75 22アイテムをご用意。
3.内径用プレーンプラグゲージ
めねじの内径寸法用でございます。
JIS（ISO等級）6H M1.4×0.3～M24×1.5 32アイテムをご用意。
詳細はこちらでご確認ください。
本稿も、皆さまのお仕事の一助となれば幸いでございます。
