折れたタップを除去しようと思ったとき、皆さんはどうしますか？
写真は、加工中にボキっと折れてしまったスパイラルタップです。タップのねじ部が下穴の中に残ってしまいました。
折れたタップを除去しようと思ったとき、一番確実なのは放電加工です。しかし、時間も費用もかかります。何より設備がないと使えません。

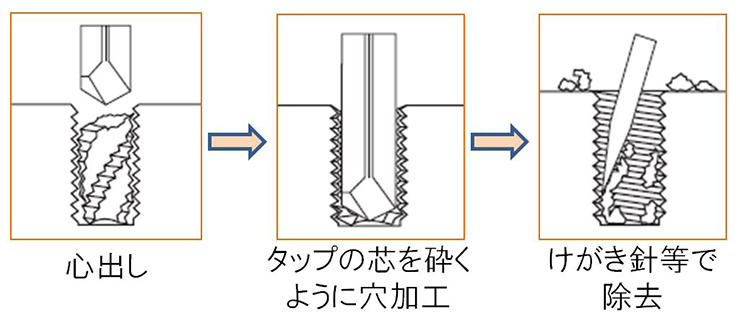

そんな時、思い出して頂きたいのが「折損タップ除去用ドリル EX-H-DRL」です。ハードドリルというこの製品、工具材質は超硬で、普通のドリルと違い溝がありません。折れ込んだタップの芯を砕くように穴加工し、けがき針等でタップのねじ山部分を除去すれば、めねじを再生させることができます。

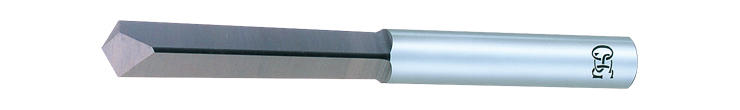

【折損タップ除去用ドリル EX-H-DRL】

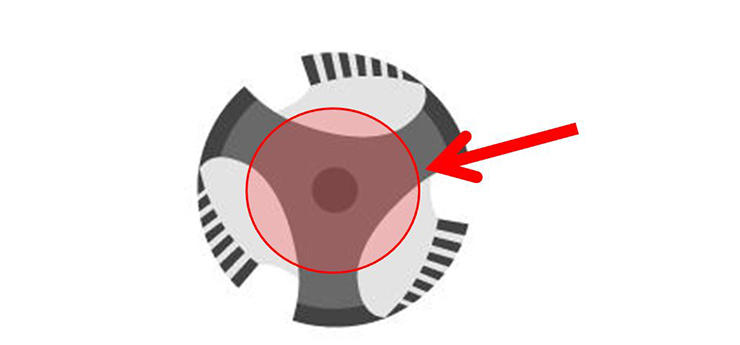

溝なしタップやボルトが折れ込んだ場合には使えません。タップの真ん中に穴が空くだけで、タップはワークに埋まったままで外せないからです。芯の部分を砕くことに意味があるのです。
その他使えないものとして、ドリル、超硬タップ、軟らかい被削材に折れ込んだタップがあります。ドリルは先端が食付いていますし、同じ超硬には刃が立ちません。アルミや銅等に折れ込んだタップの場合は、ハードドリルの切削抵抗でタップが回転してしまいめねじを崩してしまう恐れがあるからです。
φ2、3、4、5、6を1本ずつセットにした5本組セット（ツールNo.87700）を用意しております。万が一タップが折れてしまったときのために御守りとして持っておくのも良いかもしれません。
ご使用になる際は、カタログ掲載の切削条件及び注意点をよく読んでお使い下さい。詳しくは
「穴加工・ねじ加工工具 2017-2018」にてご確認頂けます。
先月のメルマガジンFAQでもご紹介しています。
謹啓、秋麗の候、皆様にはますますご健勝のこととお慶び申し上げます。OSGの窓際の自由人、Ｋ爺でございます。このコーナーでは、モノづくりを取り巻く様々な知見とともに、OSGのイチオシ工具を紹介して参ります。皆さまのお仕事の一助となれば幸いでございます。
さて、当社でも「働き方改革」の影響でしょうか？労働の生産性について問われることが増えたような(^^;皆さまの会社では如何でしょう？ということで、今月は、とことん生産性を追求させて頂きたく、昨年7月に紹介させて頂いたヘッド交換式エンドミルPXM用コレットPXMCの再度のご紹介でございます。

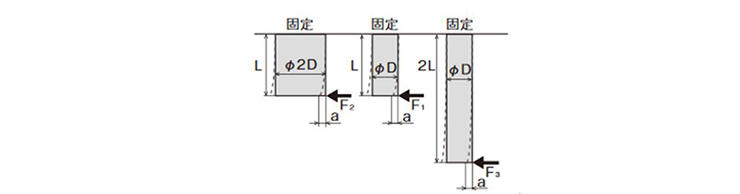

ミリング工具を高能率に行う為には、極力工具の突出しが短いことが望ましいことはご存知の通りです。例えば、同じ径の工具であれば、突出し長さが２倍になると同じ量の工具のたわみ（下図a）を発生するのに必要な負荷は1/8となります。（F3=1/8F1）逆に言えば、工具の突出し長さが1/2となれば、8倍たわみ難いということでございましたね。
【丸棒の曲げ強さ】

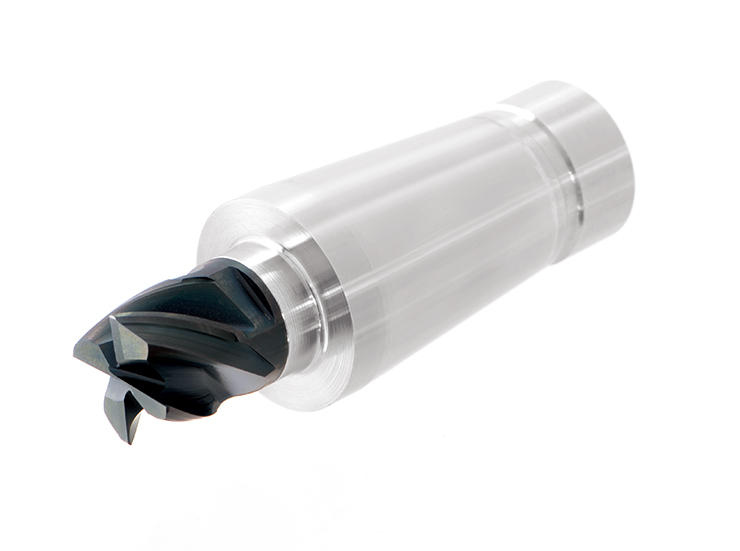

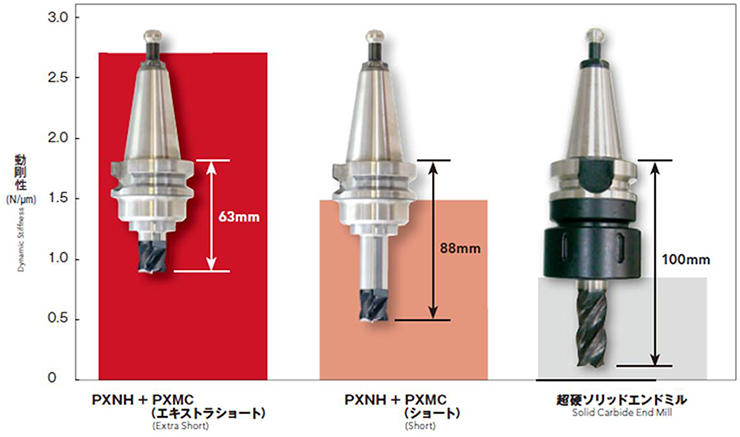

ということで、PXMCを見て参りましょう。下図の真ん中がPXMCのショートタイプ、左側がエキストラショートとなります。ヘッドは同じPXNHを用いた場合、ゲージラインからの突出し長さは、それぞれ88mm、63mm。一般的な超硬ソリッドエンドミルの100mmに比べて短い突出しとなることがお分かり頂けるかと存じます。
【突き出し長さと動剛性の比較】
また上図には、それぞれの剛性として動剛性（N/μm）を棒グラフ（PXMCエキストラショートは赤色、PXMCショート薄いオレンジ色、超硬ソリッドエンドミルは薄いグレー）で表記しております。超硬ソリッドエンドミルの動剛性の値が約0.8 N/μmに対し、PXMCショートタイプは約1.5 N/μm、エキストラショートは2.7 N/μmと、超硬ソリッドエンドミルに対し、それぞれ2倍弱、3倍強と高い剛性となっております。

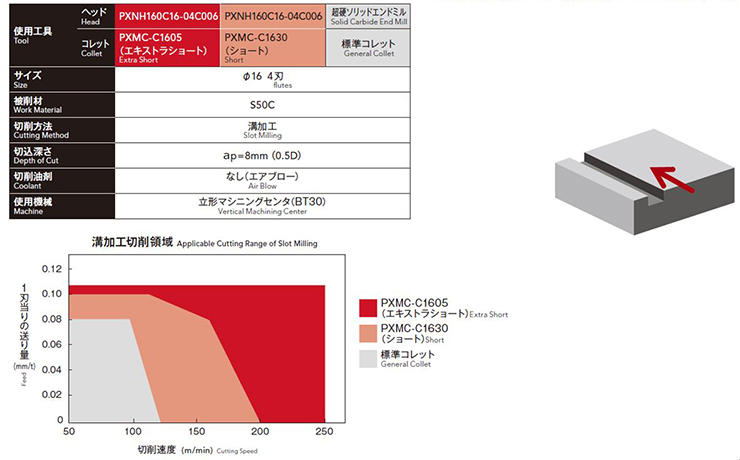

では、実際の加工でどれ位の差があるのか？確認してみましょう。幅16mm、深さ8mmの溝加工において、PXMCエキストラショートでは、超硬ソリッドエンドミルの3.2倍の高能率加工が可能であることが確認できました。

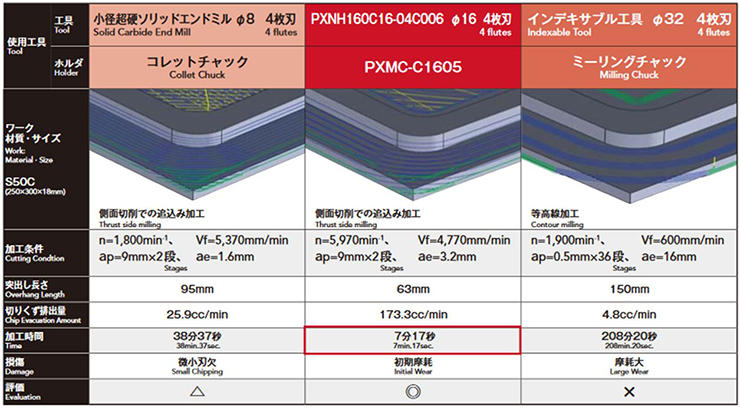

切削領域グラフをご覧頂くと、PXMCはエキストラショート、ショートともに超硬ソリッドエンドミルに比べ、切削速度、一刃当りの送り量、ともに大きく出来ることがお分かり頂けます。更には、超硬ソリッドエンドミルに対し1/5以下、インデキサブル工具に対し約1/30まで加工時間が短縮できた事例（下記参照）もございます。
以上、工具の突出し長さを短くした高能率加工を実現するPXMCをイチオシとして、再度ご紹介させて頂きました。いっそう充実のPXMシリーズがPXMCとのマッチングにより、益々、モノづくりの生産性向上に寄与出来れば幸甚でございます。
